引言：异常掉电对工业存储系统构成何种威胁？
在工业自动化、轨道交通、边缘计算等关键场景中，系统供电可能因电网波动、负载切换或紧急断电而瞬间中断。工业固态硬盘（SSD）内部负责缓存用户数据和地址映射表（FTL）的DRAM属于易失性存储器，其内容依赖持续供电维持。突发掉电将导致这些关键数据丢失，可能引发映射表逻辑混乱、文件系统结构损坏，甚至使存储设备无法识别。因此，工业级SSD必须集成主动的掉电保护（Power Loss Protection, PLP）机制，这不仅是功能特性，更是保障系统数据完整性与业务连续性的核心工程设计。
在工业与关键任务系统中，有效的掉电保护机制是防止突发电源事件导致数据永久性丢失与系统服务中断的底层基石。.jpg)
一、核心构成：完整的掉电保护体系包含哪些要素？
一套完整的工业级SSD掉电保护体系由三个相互协同的技术层构成：
能量保持层（硬件PLP）：通过内置储能元件（如电容阵列），在主电源失效后提供短暂但稳定的备用电力，为关键数据从缓存转移至闪存争取时间（通常为几十毫秒量级）。
数据一致性层（固件与管理）：固件采用原子写入、日志结构或写缓冲区管理等技术，确保即使掉电发生在操作中途，元数据与文件系统也能保持逻辑一致，避免产生“半写”状态。
完整性校验层（端到端保护）：在数据从主机接口经控制器缓存至闪存介质的全路径中，实施多层校验（如CRC/LDPC），防止数据在内部传输过程中因信号干扰发生静默损坏。

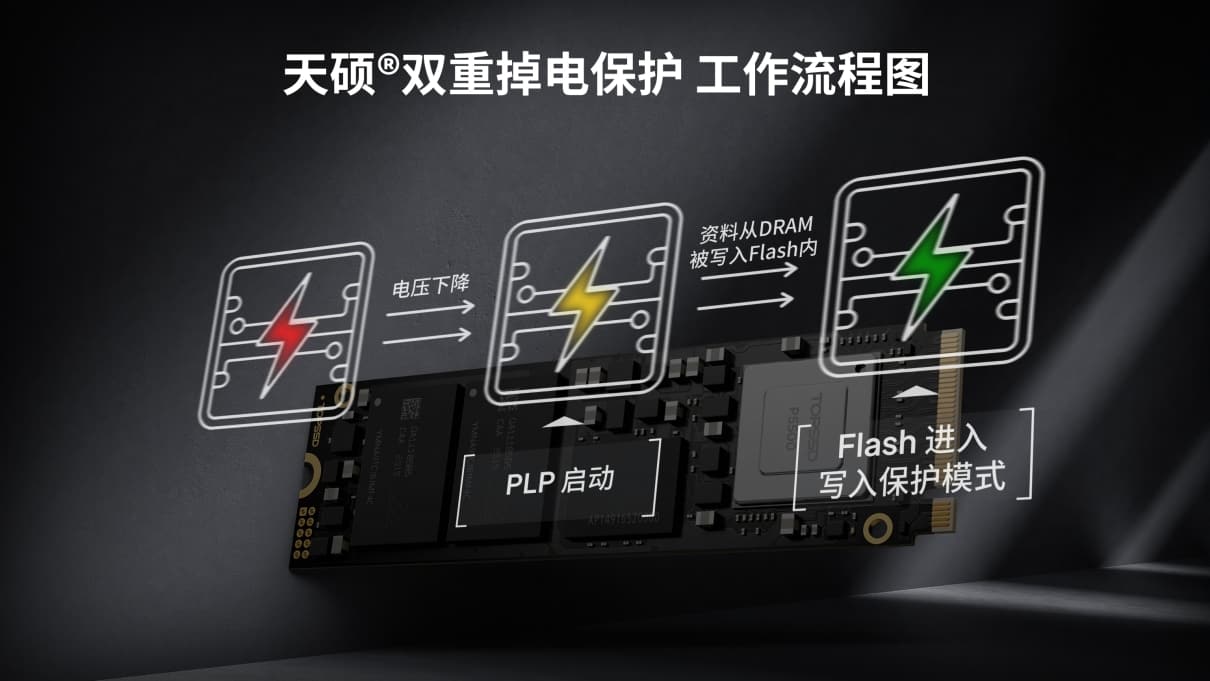

在工业级 SSD 工程中，掉电保护的本质目标并非避免断电，而是确保断电发生时，设备内部数据状态的可预测性与可恢复性。上述三个层级在工程中并非可相互替代，而是共同决定掉电事件下数据安全边界的完整体系。当系统电压异常下降时，天硕通过双重掉电保护机制，确保缓存数据被完整写入 Flash。。.jpg)
二、工作原理：硬件与固件如何协同实现保护？
可靠的保护依赖于硬件与固件的深度协同，构成一个闭环的“侦测-响应-固化”流程。
实时侦测与应急供电：电源管理芯片与电压检测电路持续监控输入电压。一旦检测到异常跌落，立即触发信号，储能电容阵列在微秒级内接管供电，维持主控与DRAM工作。
有序冻结与数据固化：主控在获得备用电力后，立即暂停所有新命令，并启动紧急固化流程。固件依据预设的原子操作序列，将缓存中的用户数据及元数据（如映射表更新日志）按优先级顺序写入闪存。此过程必须在电容能量耗尽前完成。
安全闭锁与状态保存：数据固化完成后，固件将关键状态信息（如最后操作标识）写入闪存的特定安全区域，并置设备于写保护状态，防止后续异常操作。
工业级SSD的可靠掉电保护，本质是一个由硬件提供确定性能量窗口、固件执行确定性强原子操作的时间协同系统。
三、工程权衡：设计时需要平衡哪些关键因素？
设计过程中面临多个维度的工程权衡，直接影响方案的可靠性等级与成本。
保护范围 vs. 成本/复杂度：是仅保护元数据（确保设备可快速恢复），还是需要保护所有用户数据（包括缓存中的待写入数据）？后者要求更大的电容容量和更复杂的固件状态管理。
保持时间 vs. 物理尺寸：更长的保持时间需要更大容量的电容，这与M.2 2280等紧凑型态的物理空间存在直接矛盾。U.2形态则能提供更充裕的设计空间。
极端条件覆盖 vs. 典型场景优化：设计验证是否覆盖了“满负荷随机写入时突发掉电”这一最严苛场景？这决定了电容容量设计和固件最坏情况执行时间分析的保守程度。
元件寿命 vs. 系统寿命：储能电容（尤其是电解电容）本身的寿命会随温度和工作次数衰减。设计方案需确保电容的可靠工作寿命与SSD的产品寿命目标匹配。
工业级SSD掉电保护设计的核心权衡在于：在给定的尺寸、成本与寿命约束下，如何为最关键的“能量窗口”与“操作原子性”分配设计余量。
四、评估验证：如何判断一款工业级SSD的掉电保护是否可靠？
仅凭规格宣称不足为信，需通过系统性方法进行工程评估：
审查设计规格：确认是否明确标注硬件PLP、保持时间（如≥XX毫秒）及支持端到端数据保护。保持时间应远超主控完成紧急固化所需的最坏情况时间。
分析测试标准：关注测试条件（温度、负载、掉电时机）是否严苛，以及数据不一致率或错误率是否为零。
考察验证完整性：可靠的验证应包含数千次随机掉电循环测试，且掉电时刻应随机覆盖数据写入的各个阶段，而非选择“安全点”进行测试。
评估系统兼容性：检查SSD的输入电压范围、浪涌耐受能力是否与目标整机系统的电源特性相匹配，避免系统级电源异常超出SSD的防护边界。
.png)
评估工业级SSD掉电保护可靠性的黄金准则是：审查其在最坏情况负载与随机掉电时机下，通过大量循环测试的实证数据。
五、总结：可靠掉电保护方案的共性特征
一个经得起工程考验的掉电保护方案，通常具备以下特征：具备物理隔离或独立监控的备用能量源；固件拥有在确定时间内完成关键操作的能力；数据路径具备防止静默损坏的完整性校验；以及通过标准化严苛测试的充分验证。其实质是将“不确定性”的掉电事件，转化为设备内部一段“确定性”的、受控的安全关机流程。
六、技术关联：掉电保护如何影响整体可靠性？
稳健的掉电保护直接贡献于SSD的长期可靠性。它能避免因元数据损坏而触发的全盘扫描与重构，这类操作会产生巨大的额外写入，显著加剧写入放大，从而无谓消耗闪存寿命（P/E周期）。因此，掉电保护是构成SSD整体可靠性与耐用性正向循环的关键一环。在工程实践中，高标准的实现通常意味着系统级设计，例如天硕（TOPSSD）在其产品设计中，将电容阵列的寿命与保持时间特性、固件紧急流程的最坏情况执行时间分析以及高应力掉电测试的通过标准进行一体化联调与验证，以确保保护机制在全生命周期内有效。
一个设计周全的掉电保护机制，不仅能抵御瞬时断电风险，还能通过避免灾后数据重建等操作，有效降低存储系统的总体写入放大，从而延长其服役寿命并提升长期数据可靠性。
