固态硬盘（SSD）内部探秘：数据如何存储、读写、擦除

固态硬盘（SSD）以静默、高速的数据存取能力，已成为现代计算的核心组件。它的工作原理与传统机械硬盘（HDD）有本质区别：不依赖磁头与盘片的物理运动，而是通过微观的电子操控来实现信息的存储。本文将深入浅出地解析SSD进行数据写入、擦除与读取的核心物理过程，并揭示主控芯片与闪存颗粒在其中扮演的关键角色。

存储最基本单元：浮栅晶体管

SSD的数据存储介质是NAND闪存颗粒，其最基本的存储单元是浮栅晶体管。它利用半导体结构囚禁或释放电子的状态来表征数据的“0”或“1”，实现了非易失性存储——即使在完全断电后，数据也能长久保存。

浮栅晶体管的结构

从结构上看，浮栅晶体管是一种特殊的金属-氧化物-半导体场效应管（MOSFET）。它就像一个微型的电子“囚笼”，核心由四层构成：
最上层是控制栅极，用于施加外部控制电压；其下是浮栅层，这是一个被绝缘的电荷存储区，由多晶硅构成，专门用于“关押”电子；浮栅的上下均由高质量的二氧化硅绝缘层紧密包裹，确保电子一旦进入便不易逃逸；最底层是P型衬底，其中包含源极和漏极，构成电流通道。

这一精巧设计的核心在于浮栅的“悬浮”状态。电子一旦在电场作用下被注入其中，在无外界强干扰的情况下，便会长期滞留，从而稳定地保存信息。

数据的写入：电子的注入

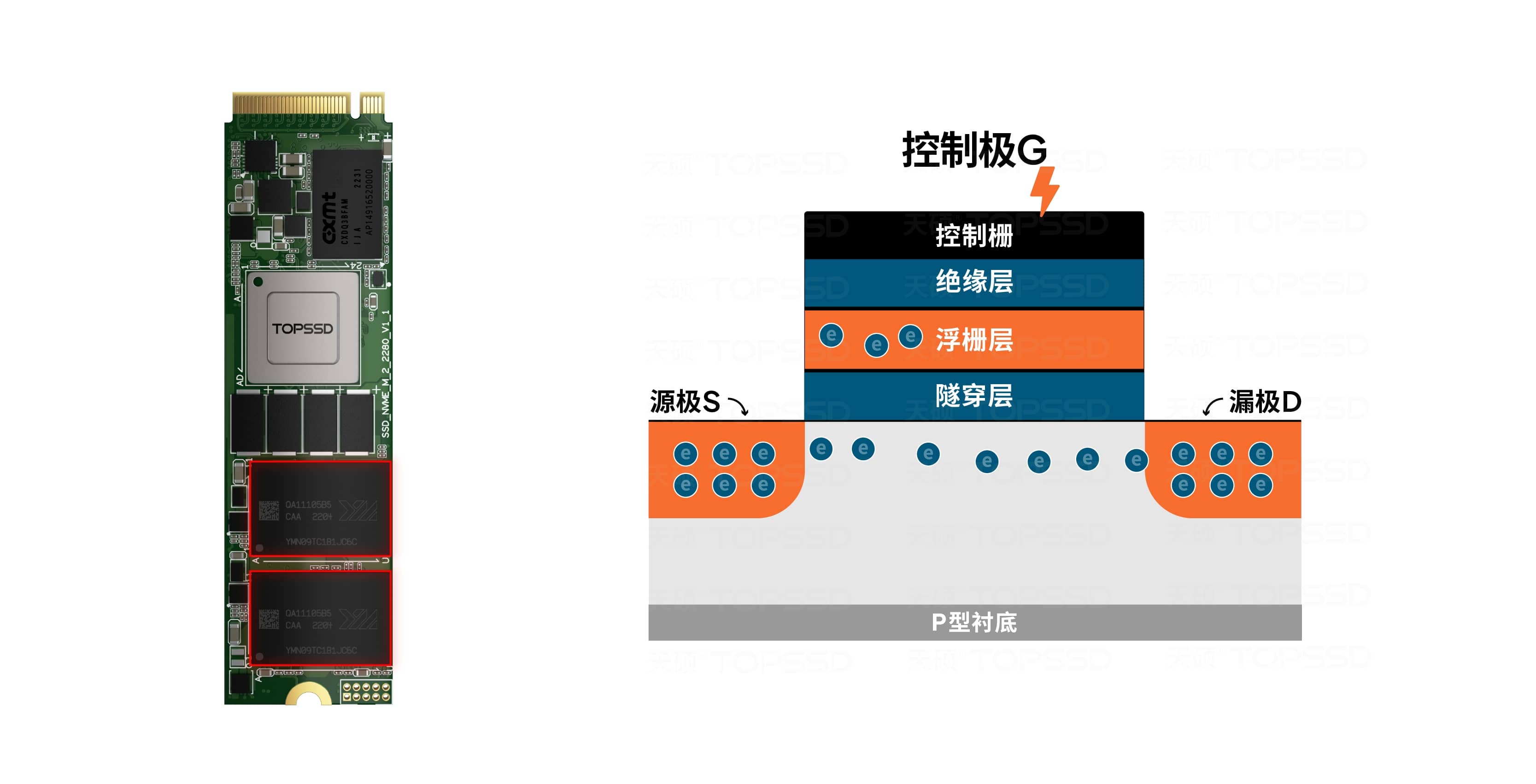

当需要写入数据（例如写入“0”）时，主控芯片会向控制栅极施加一个较高的电压。这个强电场会使电子从源极获得足够能量，穿过下方的隧穿氧化层，被“注射”进浮栅层。随后，当外部电压撤去，由于浮栅上下都被绝缘层隔绝，这些电子便无处可逃，被有效地“囚禁”在内。此时，浮栅内因充满电子而呈现的电荷状态，便被识别为数据“0”。

数据的擦除：清空“囚笼”

NAND闪存有一个重要特性：数据无法直接覆盖。如果某个存储单元已写入“0”（即浮栅内囚禁了电子），若要将其改为“1”，无法简单地直接写入。必须先执行擦除操作，其本质是释放浮栅内的电子。

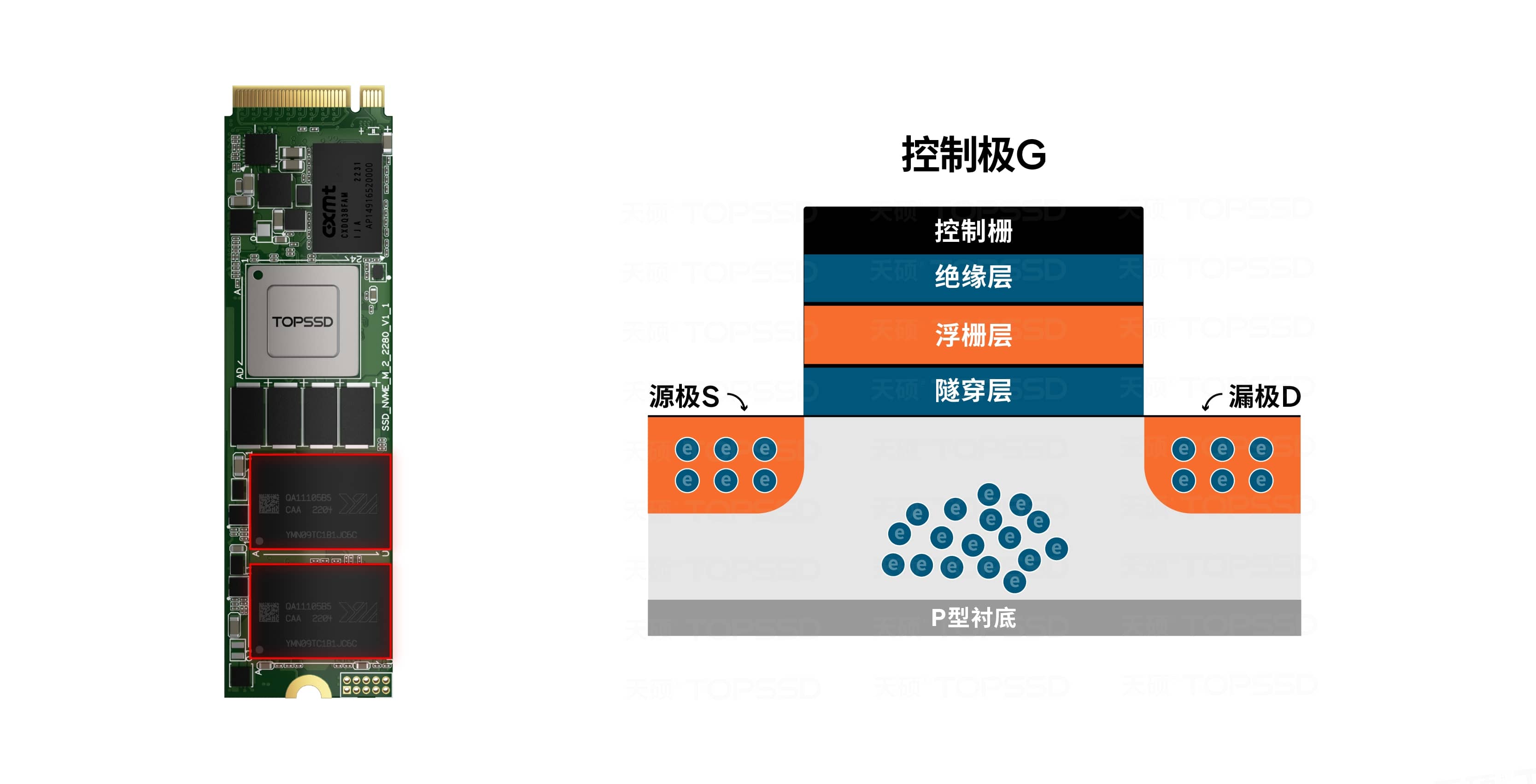

擦除时，主控会在P型衬底上施加一个与写入时极性相反的高压。这个强电场会将浮栅中囚禁的电子“吸出来”，使其穿过绝缘层返回衬底，从而将浮栅“清空”。清空后的状态（电子稀少）即代表数据“1”。由于电路设计上，多个存储单元共享衬底，因此擦除操作是以“块”为单位批量进行的，这也是SSD存储管理的一个重要特点。

数据的读取：状态的甄别

读取数据时，主控会向控制栅极施加一个相对较低的电压。这个电压不足以让电子穿过绝缘层，但足以“感应”浮栅内的电荷状态。

• 如果浮栅内电子较多（存储的是“0”），这些电子会部分抵消控制栅极的电场，使得导通源极与漏极所需的阈值电压变高。

• 如果浮栅内电子稀少（存储的是“1”），则控制栅极的电场能更有效地起作用，阈值电压较低。

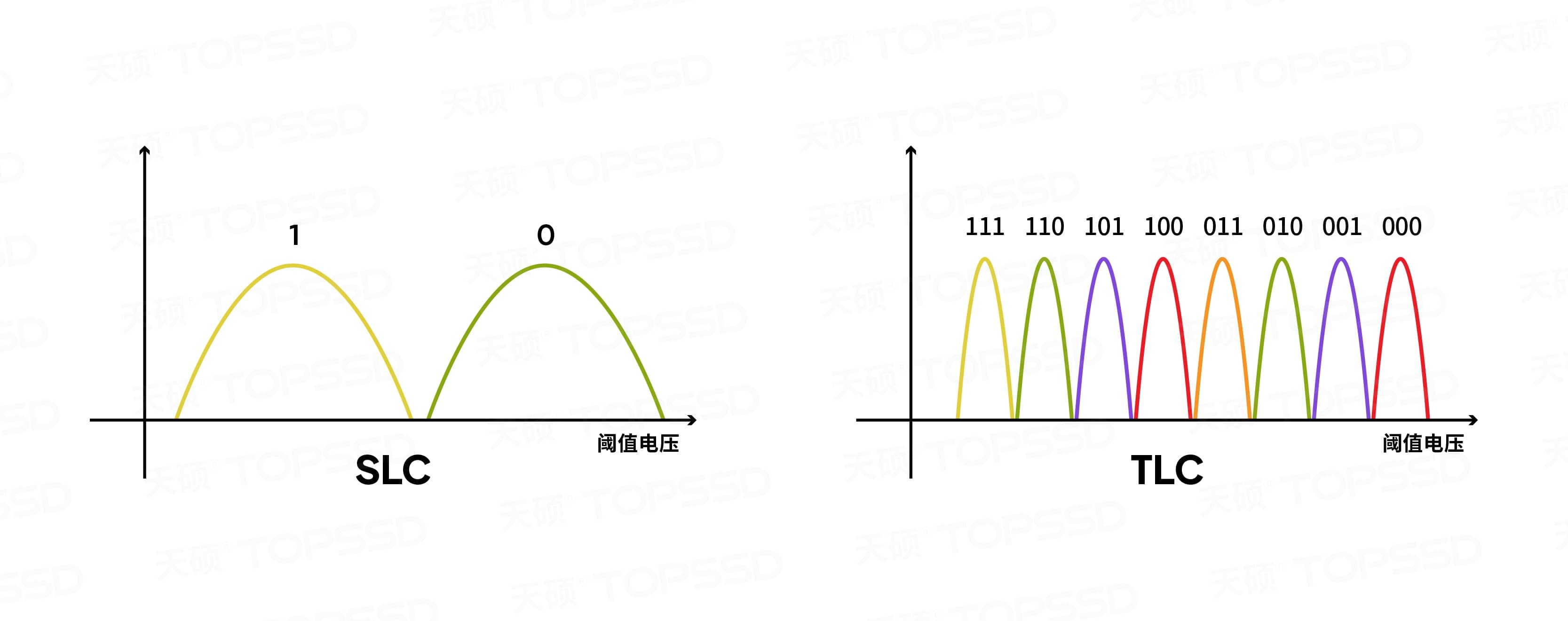

通过精密测量导通晶体管所需的实际阈值电压，并与参考电压进行比较，主控便能精确判断该存储单元保存的是“0”还是“1”。随着存储技术的发展，在MLC、TLC、QLC中，每个单元需要存储多个比特，这意味着主控必须能更精细地区分更多种中间阈值电压状态，对主控的纠错能力和信号识别精度提出了极高要求。

方寸之间的信息宇宙

从微观视角看，一枚指甲盖大小的闪存芯片中，可能集成着数以万亿计的浮栅晶体管。每一个晶体管都是一个被精确控制的电子囚笼，共同构成了存储数据的浩瀚星图。SSD的运作，正是建立在这一物理奇观之上：通过主控芯片的智能调度，在方寸之地的半导体结构中，完成对海量数据的编码、保存与读取，映照出现实与数字世界的无限可能。
